| 폐기물은 소각로내가 착화온도 이상의 고온에서 스토커 상부에 투입하며 연소와 함께 화층을 형성한다. 연소효율을 향상시키기 위해 스토커는 고정식과 이동식을 설치하여 일정주기로 이동식 스토커가 구동하여 폐기물을 교반, 반적 및 이동시켜 폐기물을 완전연소가 가능하며 또한 연속적인 폐기물의 소각이 가능하다. 연소에 필요한 공기는 스토커 하부에서 균등하게 공급하며 소각후 남은 소각재는 스토커하부의 재처리설비로 낙하시켜 냉각 및 배출하여 처리한다. |
|
 |
ㆍ생활폐기물
ㆍ산업폐기물
|
 |
ㆍ5톤/일 ~ 200톤/일
|
 |
ㆍ연소가 안정적으로 가장 널리 사용
ㆍ조대폐기물을 전처리 없이 소각 가능
ㆍ다종의 폐기물처리가 가능하고 액상폐기물의 동시처리도 가능
ㆍ건조슬러지의 함유율이 15% 정도까지 처리 가능
ㆍ용융성폐기물(플라스틱류 등)의 함유율이 30% 정도까지 처리 가능
ㆍ스토커의 지속적인 유지보수 필요
ㆍ연소 배가스의 발생량이 비교적 많다. |
|
 |
| |
|
|
 |
|

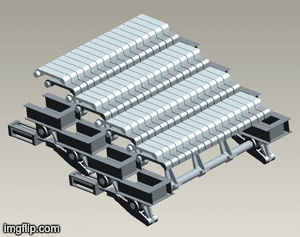

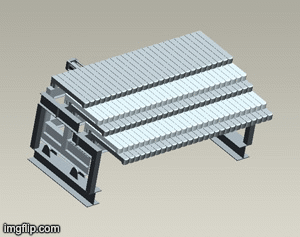

ㆍ계단형 왕복동식 스토커 |
| |
고정스토커 및 이동스토커의 순환배열 구조로 스토커의 상대적인 반복운동으로 인한 폐기물의 절단, 혼합 및 교반효과 우수 |
|
ㆍ스토커 세분화 제어 |
| |
고정스토커 및 이동스토커를 연소단별로 세분하여 제어 가능한 구조로 폐기물의 변동시에도 안정적인 소각이 가능 |
|
ㆍ내구성이 우수한 기계메커니즘 |
| |
고온의 상태에서 지속적인 반복운동를 충분하게 견딜수 있는 내구성이 우수한 기계적메커니즘 확보 |
|
 |
|

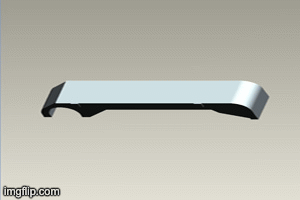

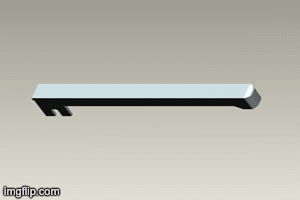

ㆍ내구성이 우수한 재질 |
| |
내열 및 Non-Scaling성의 특수주물 재질로 왕복구동시 지속적인 마모에 대비한 충분한 두께 선정으로 내구성이 우수 |
|
ㆍ스토커 냉각효율 우수 |
| |
연소공기가 스토커 하부, 측부, 후면부로 원활하게 흐를 수 있는 구조로 스토커의 냉각효율이 우수하며 고발열량의 페기물 소각시는 냉각핀을 설치하여 스토커의 열부하 집중을 방지 |
|
ㆍ적정한 간극유지가 가능한 구조 |
| |
스토커가 열팽창를 고려하여 적정한 간극유지턱을 설치하여 항상 연소용공기가 안정적으로 공급가능한 구조 |
|
|
|
| |
| <처리공정도> |
|
| |
| <시설배치도> |
 |
|
|
|
